Raspberry Pi で部屋の二酸化炭素濃度を測定する#3/3

 はじめに

前回、”Raspberry Pi で部屋の二酸化炭素濃度を測定する#2/3”では、MH-Z19Bの接続コードを改造し、Raspberry Pi 3B+に接続する手順を説明しました。
今回は”Raspberry Pi で部屋の二酸化炭素濃度を測定する”の最終回として、下記3つの手順を説明します。

  • Raspberry Pi 3B+のUARTを有効化し、
  • PythonでMH-Z19Bを扱うためのモジュールmh-z19をインストールし、
  • PythonでMH-Z19Bのセンサー値を読み取ります。

準備（３）

Raspberry Pi 3B+のUART有効化の手順

Raspberry Piのドキュメントにあるように、3B+ではデフォルトでUART0は/dev/serial1に割り当てられており、/dev/ttyAMA0のBluetooth接続されています。そして、UART1は/dev/serial0でmini UARTに割り当てられていますが、mini UARTはデフォルトでは有効化されていません。
そこで、

  1. エディタで/boot/config.txtを開き、enable_uart=1を追加します。

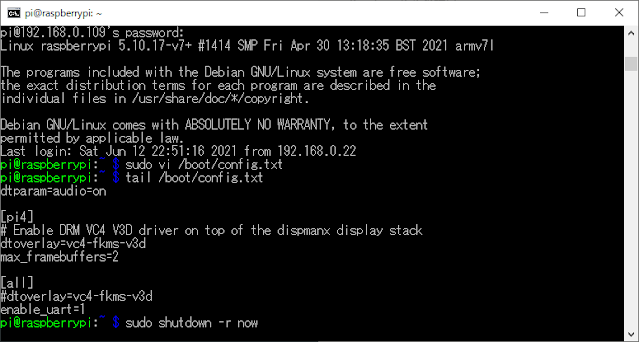

    /boot/config.txtにenable_uart=1を追加

  2. Raspberry Piを再起動します。
    shutdown コマンドで再起動

  3. 再起動後下記のようになっていればOK！

    再起動後に/dev/serial*を確認する

Pythonモジュールmh-z19のインストール手順

PythonでMH-Z19Bを扱うためにmh-z19モジュール（https://pypi.org/project/mh-z19/）を下記のようにインストールします。なおmh-z19モジュールのソースコードはhttps://github.com/UedaTakeyuki/mh-z19にMITライセンスで公開されています。
$ sudo pip install mh-z19
mh-z19モジュールのインストール

二酸化炭素濃度の測定

動作確認も兼ねて、下記のようにMH-Z19Bセンサーを読み取ります。
$ sudo python -m mh_z19
{"co2": (二酸化炭素濃度ppm）｝

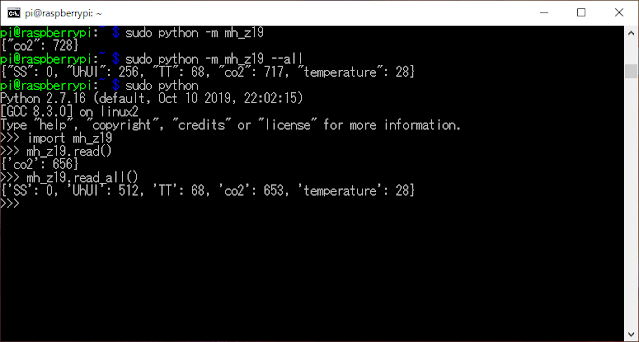

二酸化炭素濃度の測定

問題なく二酸化炭素濃度を測定できているようです。
MH-Z19Bは二酸化炭素濃度以外にも気圧(UhUl)や温度(temperature)も計測できるようです。

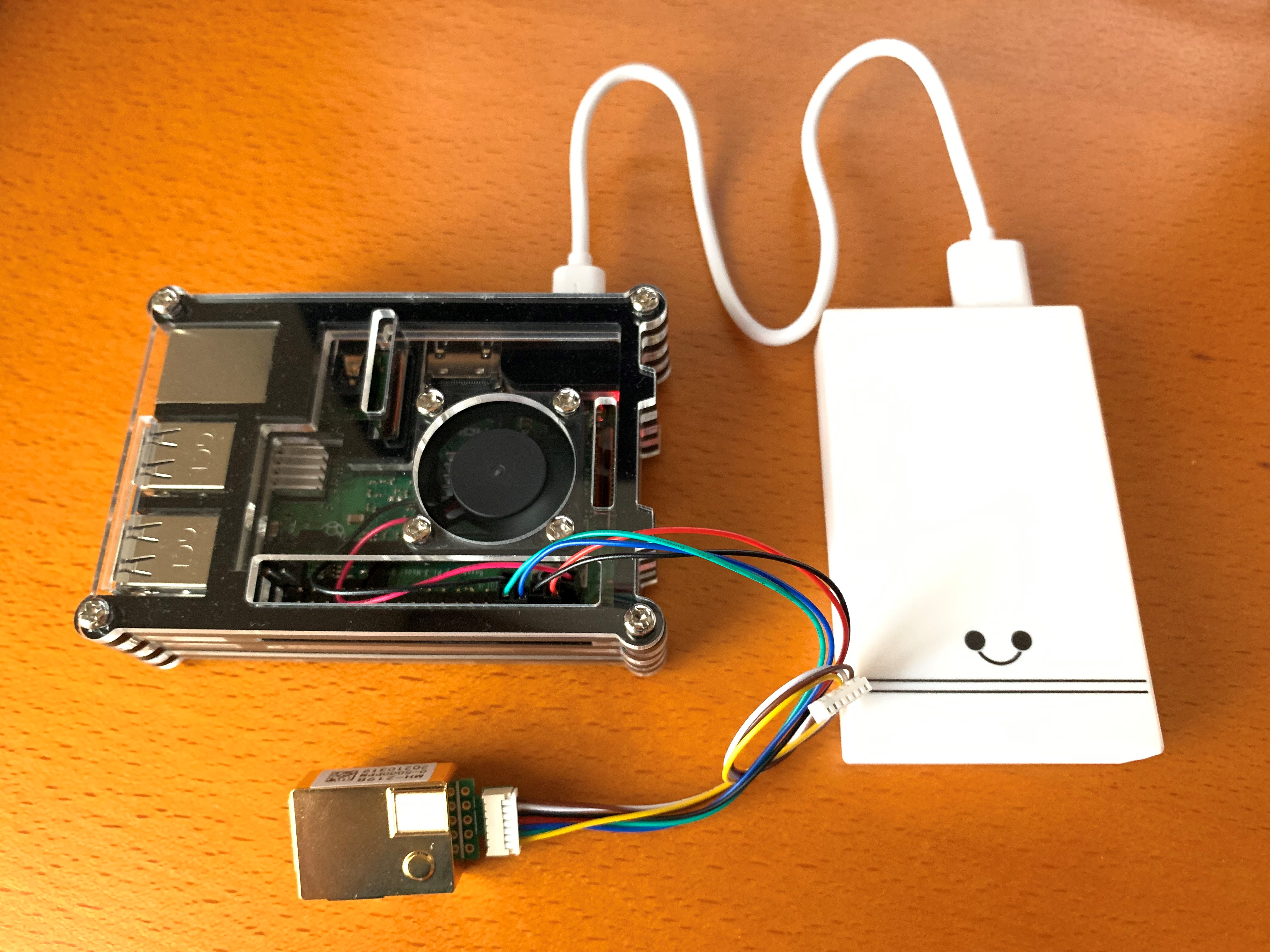

今回作成したもの

最後に

センサーから二酸化炭素濃度を取得することができたので、今後は、二酸化炭素濃度がある濃度以上になったら警告したり、二酸化炭素濃度の推移をグラフ表示したりできると良いな！
